一、TPEP鋼管定義與結構特點

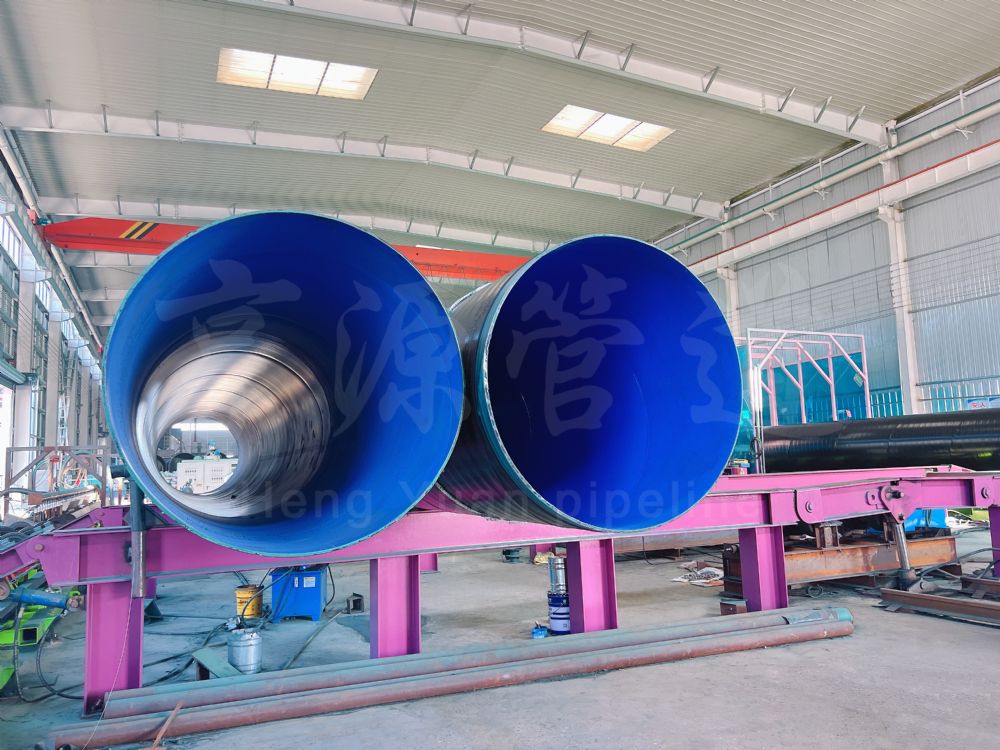

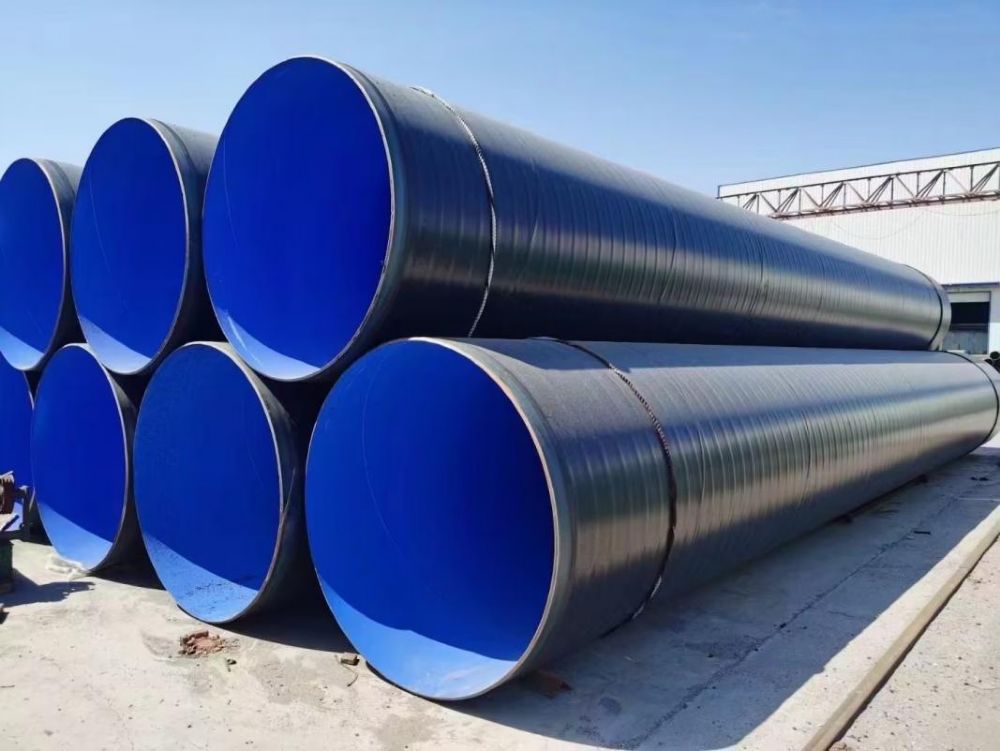

TPEP鋼管（外3PE內熔結環氧防腐鋼管）是一種集外壁三層聚乙烯（3PE）與內壁熔結環氧樹脂（FBE）于一體的高性能防腐管道。其結構分為：

• 外壁三層結構：底層為環氧粉末（FBE，≥150μm），中間層為共聚物膠粘劑（AD，≥170μm），外層為高密度聚乙烯（PE，≥2.5mm），形成復合防腐層，兼具機械強度與耐環境應力性能。
• 內壁防腐層：采用熱熔結環氧粉末涂層（≥350μm），具有優異的耐化學腐蝕性和食品級安全特性，適用于輸水、輸氣等對衛生性要求高的場景。

該結構結合了歐洲2PE防腐技術與北美熔結環氧涂層的優勢，成為全球埋地管道防腐的先進解決方案。

二、執行標準體系分析

TPEP鋼管的制造與檢測需嚴格遵循以下國家標準及行業規范：

1. 外壁防腐標準

   • GB/T 23257-2017《埋地鋼質管道聚乙烯防腐層》：規定3PE涂層的材料、厚度及性能指標，如聚乙烯層厚度≥2.5mm，確保抗沖擊與耐腐蝕性。
   • SY/T 0413-2013：補充了油氣輸送管道的外防腐層技術規范。

2. 內壁防腐標準

   • CJ/T 120-2016《給水涂塑復合鋼管》：要求環氧涂層厚度≥350μm，附著力≥30MPa，并通過衛生安全性檢測。
   • GB/T 18593-2010：針對熔融結合環氧粉末涂層的耐化學性、耐磨性等提出技術要求。

3. 基材與焊接標準

   • 鋼管基材需符合GB/T 3091-2015（低壓流體輸送用焊接鋼管）或GB/T 9711-2017（石油天然氣工業管線鋼）。
   • 焊接工藝執行GB/T 3323-2005，確保焊縫無氣孔、裂紋等缺陷。

三、生產工藝與質量控制

1. 材料選擇

   • 基材以Q235B碳鋼為主，特殊環境可選用不銹鋼或合金鋼。
   • 環氧粉末需通過GB/T 23257的耐陰極剝離測試，聚乙烯原料需符合熔融指數（MFI）≤0.15g/10min的要求。

2. 關鍵工藝步驟

   • 表面處理：噴砂除銹至Sa2.5級，粗糙度40-80μm，提升涂層附著力。
   • 涂層施工：外壁采用靜電噴涂（FBE）+擠出纏繞（PE），內壁通過高溫熔結工藝形成致密環氧層。
   • 固化與檢測：涂層固化后需進行電火花檢漏（≥5kV）、剝離強度測試（≥70N/cm）及24小時耐鹽霧試驗。

3. 質量爭議與應對

   • 部分企業為降低成本可能縮減涂層厚度（如PE層＜2.5mm），需通過第三方檢測（如X射線測厚）嚴格把關。
   • 內壁焊縫補口技術難題可通過“內襯不銹鋼免修補”工藝（適用于DN≤600mm管道）解決。

四、性能優勢與工程應用

1. 技術經濟性分析

   • 對比球墨鑄鐵管：TPEP鋼管糙率低（n=0.009），在相同流量下可減少管徑1-2級。例如，DN1000 TPEP管可替代DN1200球墨鑄鐵管，節省材料成本20%以上。
   • 全壽命周期成本優勢：設計壽命≥50年，維護費用僅為傳統管道的1/3。

2. 典型應用場景

   • 水利工程：南水北調山東段采用D1626 TPEP管（壁厚17.5mm），穿越河道時外覆鋼筋混凝土套管，解決沉降與沖刷問題。
   • 市政供水：臨沂雙堠水庫工程中，內壁環氧層厚度達450μm，滿足飲用水衛生標準。
   • 油氣輸送：西氣東輸項目采用X70鋼級TPEP管，通過-30℃低溫沖擊試驗，適應極寒環境。

五、行業挑戰與發展建議

1. 現存問題

   • 標準執行差異：部分企業未及時跟進GB/T 23257-2017更新，仍沿用2009版指標。
   • 小口徑管（DN＜300mm）內壁涂層均勻性不足，易出現針孔缺陷。

2. 技術創新方向

   • 開發納米改性環氧粉末，提升涂層耐溫性（＞120℃）與抗微生物腐蝕能力。
   • 推廣智能化生產線，如激光除銹機器人、紅外在線測厚系統，實現工藝精準控制。

3. 政策建議

   • 推動CJ/T 120與GB/T 23257的整合，建立覆蓋全產業鏈的防腐管道標準體系。
   • 加強市場監管，對未達標產品實施“黑名單”制度，促進行業洗牌。

結語

TPEP鋼管憑借其雙重防腐結構、長壽命與低成本優勢，正在逐步取代傳統管道。未來，隨著新材料與新工藝的應用，其性能將進一步提升，成為智慧城市與綠色基建的核心材料之一。企業需緊跟標準升級趨勢，強化技術研發，方能在市場競爭中占據先機。
