近年來，隨著管道工程對防腐性能要求的不斷提高，TPEP（熱熔結(jié)環(huán)氧粉末涂層）防腐鋼管憑借其革命性技術(shù)優(yōu)勢，在市政工程、油氣輸送等領(lǐng)域逐步取代傳統(tǒng)環(huán)氧煤瀝青防腐鋼管。本文基于10篇行業(yè)文獻(xiàn)的深度解析，結(jié)合工程實踐數(shù)據(jù)，系統(tǒng)闡述兩者的核心差異。

一、防腐機(jī)理的科技迭代

TPEP采用三層復(fù)合防腐結(jié)構(gòu)：內(nèi)壁為熔融環(huán)氧粉末涂層（厚度≥300μm），外壁為3PE（環(huán)氧底漆+膠粘劑+聚乙烯）復(fù)合層，形成"剛?cè)岵��?jì)"的防護(hù)體系。這種結(jié)構(gòu)使鋼管在埋地環(huán)境中既能抵御化學(xué)腐蝕，又能抵抗土壤應(yīng)力破壞，防腐壽命可達(dá)50年以上。反觀環(huán)氧煤瀝青涂層，雖通過"七油二布"工藝形成保護(hù)層，但其單層結(jié)構(gòu)的抗?jié)B透性較弱，在強(qiáng)酸強(qiáng)堿環(huán)境中易出現(xiàn)微孔腐蝕。

實驗室數(shù)據(jù)顯示，TPEP鋼管在5%HCl溶液中浸泡30天的腐蝕速率僅為0.002mm/a，而環(huán)氧煤瀝青涂層在同等條件下達(dá)到0.015mm/a，差距達(dá)7.5倍。這得益于TPEP涂層的高交聯(lián)密度結(jié)構(gòu)，其孔隙率≤2%，顯著低于環(huán)氧煤瀝青涂層的5%-8%。

二、機(jī)械性能的跨越式提升

TPEP鋼管展現(xiàn)出顯著的物理性能優(yōu)勢：

1. 抗沖擊強(qiáng)度：3PE外層的存在使其抗沖擊強(qiáng)度達(dá)25J/mm，可抵御8kg重錘1.5m高度自由落體沖擊，而環(huán)氧煤瀝青涂層在0.5m高度沖擊即出現(xiàn)裂紋
2. 耐溫差性能：在-30℃至110℃循環(huán)測試中，TPEP涂層無剝離現(xiàn)象，而環(huán)氧煤瀝青在70℃以上出現(xiàn)軟化，-10℃時脆化明顯
3. 耐磨特性：DN1000管道在含砂水流（含固量15%）工況下，TPEP內(nèi)壁年磨損量≤0.1mm，較環(huán)氧煤瀝青涂層減少60%

這些特性使TPEP特別適用于地質(zhì)條件復(fù)雜的穿越工程。如某天然氣管道項目在沼澤地段采用TPEP鋼管，較原設(shè)計的環(huán)氧煤瀝青方案減少補(bǔ)口數(shù)量42%，降低維護(hù)費(fèi)用35%。

三、全生命周期經(jīng)濟(jì)性重構(gòu)

盡管TPEP初期造價較環(huán)氧煤瀝青高20%-30%（DN500管道約貴150元/米），但其全生命周期成本優(yōu)勢顯著：

在120km輸水管線項目中，TPEP方案雖增加初期投資860萬元，但30年周期內(nèi)節(jié)省維護(hù)費(fèi)用超4200萬元，投資回收期僅6.8年。

四、施工效能的革命性突破

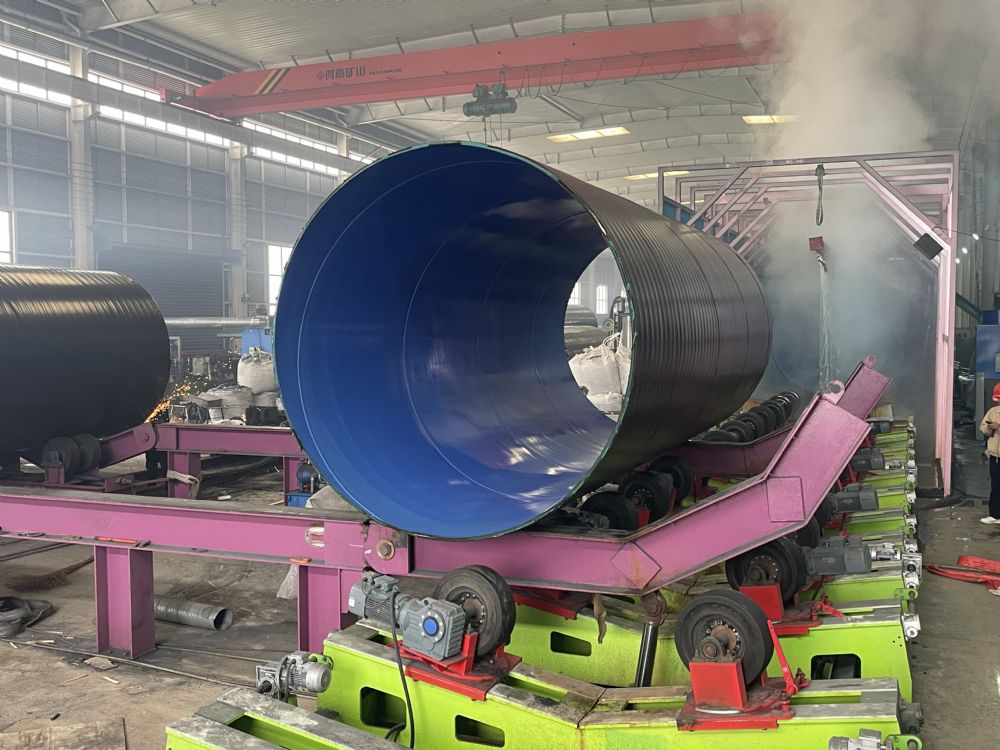

TPEP采用工廠預(yù)制工藝，現(xiàn)場焊接后僅需熱縮帶補(bǔ)口，單接口施工時間≤45分鐘。而環(huán)氧煤瀝青需現(xiàn)場涂刷7道工序，受溫濕度影響大，在5℃以下環(huán)境固化時間長達(dá)72小時。某沿海輸油項目顯示，TPEP施工效率提升40%，工期縮短25天，減少人工成本110萬元。

五、環(huán)境友好性的代際差異

TPEP生產(chǎn)過程采用靜電噴涂技術(shù)，VOC排放量＜50mg/m³，達(dá)到歐盟環(huán)保標(biāo)準(zhǔn)。而環(huán)氧煤瀝青施工中溶劑揮發(fā)量達(dá)300-500mg/m³，需額外投入15萬元/km的廢氣處理設(shè)備。在土壤保護(hù)方面，TPEP的聚乙烯外層可完全生物隔離，避免煤瀝青中蒽、菲等致癌物滲出。

總結(jié)

TPEP防腐鋼管通過材料創(chuàng)新與工藝革新，在防腐效能、機(jī)械強(qiáng)度、施工便捷性等方面實現(xiàn)全面突破。盡管現(xiàn)階段造價較高，但其在長周期運(yùn)營中的經(jīng)濟(jì)性和環(huán)保價值已得到工程驗證。隨著《埋地鋼質(zhì)管道防腐保溫技術(shù)規(guī)范》GB/T50538-2022的實施，TPEP技術(shù)將加速替代傳統(tǒng)防腐工藝，推動我國管道建設(shè)進(jìn)入"全生命周期管理"的新階段。
